铜粉末冶金工艺如何实现高导电性材料

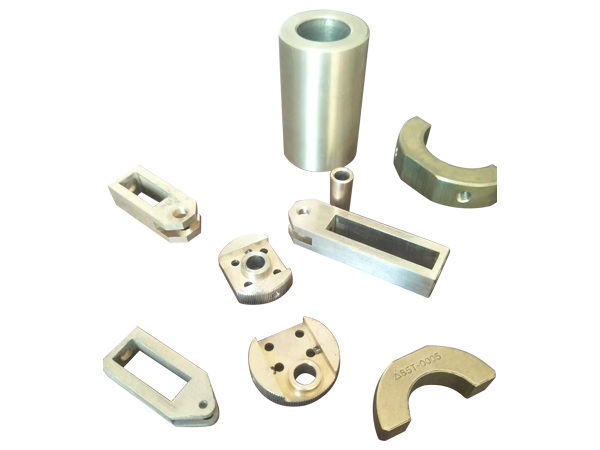

      铜粉末冶金工艺实现高导电性材料的制备，主要通过以下几种技术手段和方法：
      1. 粉末表面改性技术
      通过粉末表面改性技术，如“气相-液相复合包覆”技术，可以在铜粉表面定向排布石墨烯，从而制备出低电阻率的导电材料。这种技术能够显著提升材料的导电性能，例如制备的导电胶体电阻率可低至3.8×10⁻⁶Ω·m。
      2. 优化烧结工艺
      采用微波烧结技术可以缩短烧结时间，提高烧结效率，同时减少孔隙率，从而提高材料的致密性和导电性。此外，严格控制烧结温度和保温时间，能够大限度地脱氧净化铜基体，抑制杂质的氧化，从而提高导电性能。
      3. 添加微量合金元素
      在铜基体中添加微量的合金元素（如磷、镍、硅等），通过合金化法形成固溶体或过饱和固溶体，可以提高材料的强度和导电性。例如，安徽省有色金属新材料研究院通过添加0.01‑2％的P元素，实现了铜基体中P元素的短程扩散和均匀分布，从而提高了合金的导电性能。
      4. 氧化物弥散强化技术
      氧化物弥散强化（ODS）技术通过在铜基体中均匀分布细小的氧化物颗粒，可以有效提高材料的高温强度和导电性。这种方法适用于制造小型高导电部件，如电阻焊焊条、白炽灯引线等。

      5. 复合材料法
      通过在铜基体中引入第二相（如石墨烯、碳纳米管等），可以形成复合材料，从而提高材料的导电性和机械性能。例如，采用聚多巴胺修饰的mxene纳米片与碳纳米管形成双导电网络，然后将纳米铜粉包覆在双导电网络中，制得的铜浆不仅烧结温度低，且导电性能好。
      6. 渗锡处理
      在粉末冶金紫铜零件的制备过程中，采用渗锡的方法封闭连通孔隙，可以显著提高材料的密度和导电率。例如，通过高温烧结渗锡，可以将粉末冶金紫铜零件的导电率提高到与铸造纯紫铜基本一致的水平。
      7. 提高材料纯度
      采用真空中频感应熔炼工艺，通过真空环境减少氧化和杂质引入，提高铜的纯度，从而提高导电率。此外，通过深度除杂处理去除铝、镍、铅等金属杂质，可以进一步优化材料的导电性能。
      8. 微观结构优化
      通过控制熔炼冷却速率、锻造工艺或添加晶粒细化剂（如稀土元素），可以减少晶界对电子传输的阻碍，从而提高导电性能。此外，采用固溶处理和时效热处理，可以消除铸造应力并均匀化微观组织，进一步提升材料的导电性能。
      9. 表面处理技术
      通过离子吸附或表面处理技术，减少表面氧化层对导电率的影响，可以进一步提升材料的导电性能。例如，设计多孔或复合结构，在保证机械强度的同时提升有效导电截面积。
      通过上述多种技术手段，铜粉末冶金工艺可以有效实现高导电性材料的制备。这些方法不仅能够提高材料的导电性能，还能在一定程度上提升其机械性能和耐高温性能，满足不同应用场景的需求。
