铜粉末冶金在电子元件上的用途是什么？

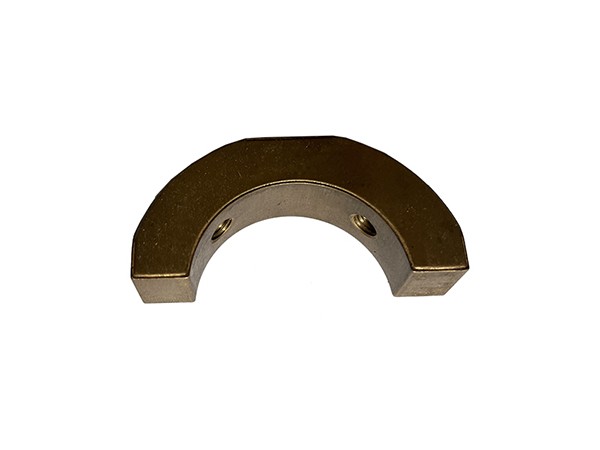

       铜粉末冶金技术凭借高材料利用率、成型精度高以及可制备复杂形状零件等工艺优势，在现代电子元件制造中扮演着重要角色。铜基材料本身具备优异的导电、导热和耐腐蚀性能，结合粉末冶金工艺，能够满足电子设备向小型化、轻量化和高性能方向发展的需求。

       导电端子与触点材料

       在电子设备中，稳定的信号传输与电路通断至关重要。粉末冶金工艺可通过铜粉混合少量银粉烧结，制成高导电性的导电端子和电触头。这类零件不仅导电率接近纯铜表面，还具备防氧化特性，能有效减少传统端子因表面氧化导致的接触不良和信号卡顿。例如，在手机、智能手环等微型设备中，粉末冶金导电端子无需额外焊接即可安装，大幅提升了生产效率，并显著降低了产品的返修率。

       电子元器件电极与封装

       随着微电子器件的不断发展，对电极材料提出了更高要求。超细或微米级的高纯度铜粉，因其分散性好、粒度均匀，被广泛用于制造片式多层陶瓷电容器（MLCC）的端电极、圆片电容电极以及厚膜电路电极。在氮气保护下烧结成铜电极，可有效替代传统的银浆电极，在保障性能的同时大幅降低生产成本。此外，铜基粉末冶金材料还可制成高导热封装外壳和散热基板，用于大功率电子器件的封装，提升散热效率。

       软磁材料与电磁屏蔽

       在通讯与电力电子设备中，电磁兼容与信号转换是核心技术指标。粉末冶金技术可制备软磁粉末冶金材料，广泛应用于变压器、电感器等关键电子元件的制造。同时，纳米级铜粉复合材料在5G通信设备中发挥着重要作用，可制成高效的电磁屏蔽涂层或吸波材料，防止电磁干扰，保障精密电子设备的正常运行与信息安全。

       散热基座与导热填料

       大功率电子器件在工作时会产生大量热量，散热性能直接影响设备的寿命与稳定性。利用微米级铜粉制备的金刚石/铜复合导热封装材料，具有极高的导热率和较低的热膨胀系数，常用于雷达、功率放大器及大功率IGBT模块等领域。此外，将高导热铜粉添加到环氧树脂、工程塑料等高分子材料中，也能大幅提升这些基体材料的导热能力，满足现代电子产品的高效散热需求。
