铜粉末冶金在传感器部件中的应用？

       传感器作为精密检测与信号转换的核心元件，对部件材料的导电性、导热性、尺寸精度及环境稳定性有着严格要求。铜粉末冶金技术凭借可调控的孔隙率、稳定的导电导热性能及近净成型的工艺优势，成为传感器部件制造的重要工艺方向，广泛应用于导电端子、敏感元件、封装外壳及散热基板等核心组件。

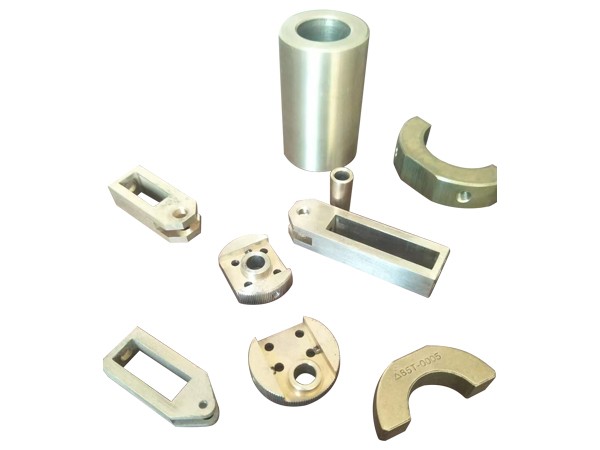

       导电端子与电极部件的成型应用

       传感器的信号传输依赖稳定的导电部件，传统机加工端子易出现表面氧化、接触电阻波动等问题。铜粉末冶金可通过调整粉末粒径与烧结工艺，制备出导电率接近纯铜的端子与电极，表面还可进行镀金处理增强抗氧化能力。该工艺能一次成型微型复杂结构，适配手机、智能手环等小型设备的传感器安装需求，减少额外焊接工序，提升信号传输稳定性。

       敏感元件的制备与性能优化

       铜粉末冶金在传感器敏感元件制造中具备独特优势。纳米铜粉及铜基复合材料可用于温度、压力、气体等传感器的敏感层制备：纳米铜粉压制成的薄片具有显著的温度敏感特性，常温下阻值较高，升温后阻值呈规律性下降，可用于高精度温度测量；碳包覆纳米铜复合材料具备明显的负温度系数特性，材料常数可达4790K，与商用陶瓷传感材料性能相当，可用于温度与压力传感器的敏感元件制造；铜粉还可作为导电粉末密封材料，用于电化学氧传感器的密封结构，通过其可压缩特性缓解热应力，提升传感器在高温工况下的稳定性。

       微型封装外壳的精密制造

       MEMS传感器、汽车压力传感器等微型器件需要金属封装外壳保护内部芯片，避免环境侵蚀。铜粉末冶金工艺可稳定实现±0.005mm的公差控制，通过数控压机精准控制压制压力、配合恒温烧结炉精准调控温度，可批量生产高精度微型金属封装外壳，合格率可达99%，大幅提升生产效率。该工艺还能制造传统机加工难以实现的超小尺寸复杂结构，满足物联网设备、医疗检测仪器等精密传感器的封装需求。

       散热基板与热管理部件的制备

       随着传感器向高功率、小型化发展，散热性能成为影响器件可靠性的关键因素。铜粉末冶金可制备铜-钨、铜-钼等金属基复合材料，兼具高导热性与可调控的热膨胀系数，可用于大功率电子器件的散热基板与封装外壳。通过添加金刚石、石墨烯、碳化硅等高导热增强体，粉末冶金铜基复合材料的导热通路更加稳定，热导率显著高于单质铜，能有效解决高功率芯片的散热瓶颈，适配航空航天、工业变频等严苛工况的传感器热管理需求。

       工艺优势与行业发展趋势

       铜粉末冶金在传感器部件制造中的核心优势在于近净成型、材料利用率高、可批量生产复杂精密零件，同时能通过调整粉末配比与烧结工艺灵活调控部件的导电、导热、力学性能。随着电子设备向小型化、高功率化方向发展，铜粉末冶金技术将进一步向高精度、高可靠性方向突破，在新能源汽车传感器、物联网检测设备、医疗精密仪器等领域的应用范围将持续拓展，为传感器部件的降本增效提供可靠工艺支撑。
