铜粉末冶金在电子元器件领域有哪些应用？

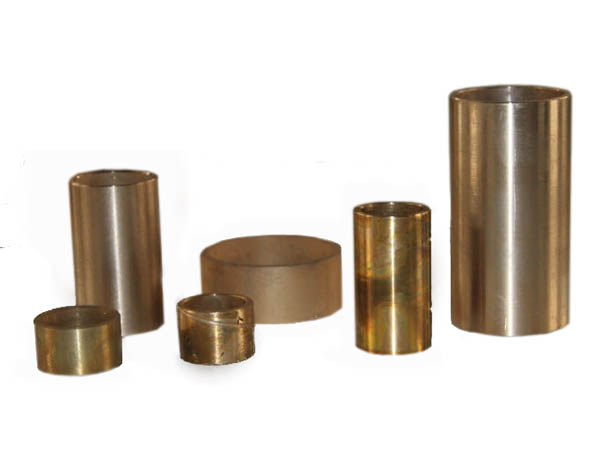

       铜粉末冶金是以铜粉或铜合金粉为原料，通过成形、烧结及后续处理制备功能材料或结构零件的工艺。铜本身具有较好的导电性、导热性和加工适应性，粉末冶金工艺又能实现复杂形状、可控孔隙和成分复合，因此在电子元器件领域具有较多应用。

       电容器与电子浆料中的导电材料

       超细铜粉可用于多层陶瓷电容器的电极材料，包括内部电极和端电极。相比部分贵金属电极方案，铜粉在成本方面具有一定优势，同时能够满足细小电极层对导电性和烧结匹配性的要求。此外，铜粉也可用于导电浆料、导电油墨和电子封装互连材料，为印刷电路、薄膜开关、LTCC封装等提供导电通路。

       功率器件封装与互连材料

       在功率半导体封装中，烧结铜材料可用于芯片与基板之间的高导热互连。与传统焊料相比，烧结铜连接层通常具有更高的导热能力和较好的高温可靠性，适用于IGBT、SiC、GaN等功率模块。纳米铜粉或铜烧结浆料能够在相对较低温度下形成致密连接，有助于降低封装热阻，提高功率器件的散热效率。

       电子散热与热管理部件

       铜粉末冶金可用于制造热管、均温板中的多孔毛细芯，也可用于导热垫片、复合散热材料和3D打印散热器。通过控制粉末粒度、孔隙率和烧结结构，能够获得较好的毛细作用和导热性能。在AI服务器、存储芯片、通信设备等高功率场景中，铜粉基散热材料有助于提升热量传递效率，改善器件工作温度分布。

       电接触材料与开关部件

       铜基粉末冶金材料常用于电触头、开关部件、换向器和电阻焊电极等。通过向铜基体中加入钨、铬、碳化物或其他合金组元，可在保持导电性的同时提高抗电弧烧蚀、抗熔焊和耐磨性能。这类材料适合用于真空开关、中低压电器和部分高可靠性电接触场合。

       PCB互连与柔性电子应用

       微细铜粉和纳米铜粉可用于PCB互连浆料、柔性电路导电线路和电磁屏蔽涂层。随着电子设备向小型化、高密度方向发展，铜基导电材料在“少银化、无银化”趋势中受到关注。铜粉经表面改性后，抗氧化性和烧结稳定性可得到改善，从而提升其在高密度互连和柔性基材上的应用可靠性。

       增材制造与微型电子零件

       球形铜粉可用于金属增材制造，制造具有复杂内流道的散热器、异型导电零件和微型电子结构件。粉末冶金还能制备多孔电极、电磁屏蔽元件和小型导电连接件，满足电子设备对轻量化、复杂结构和功能集成的需求。总体来看，铜粉末冶金在电子元器件领域的应用正从传统导电零件向高端封装、热管理和高可靠互连方向扩展。
